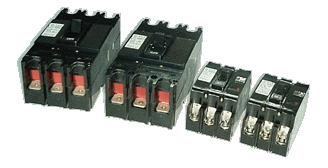

TO、TG系列塑料外壳式断路器

一、适用范围

   适用于船舶及陆地,交流50Hz或60Hz,额定绝缘电压660V,直流至250V及以下的电路中作不频繁的接通和分断之用。断路器具有过载及短路保护装置,能保护电缆和线路等不致闪过热面损坏。TO为标准型,TG为高分断能力型。

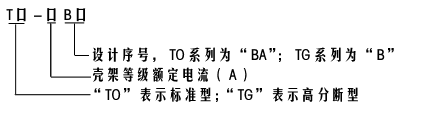

二、型号及其含义

三、类别

1.按接线方式分为板前接线,板后接线,插入式接线;
2.按过电流脱扣器型式分为热动一电磁型,电磁型;
3按附属装置分为带附属装置和不带附属装置;
4附属装置分内部附属装置和外附属装置。内部附属装置有辅助开关、报警开关、分励脱扣、欠压脱扣器四种:外部附属装置有电动操作机构、名部手动操作机构、外部手动操作机构、机械联锁、手柄闭锁、插入式用抽出装置五类。


四、特性

1主要技术性能(见表)
型号
TG-30
额定电压(V)
110、220、380、440、AC660 DC250
频率(Hz)
50、60
壳架等级额定电流(A)
30
100
225
400
600
脱扣器额定电流(A)
15,20,30
15,30,30,40
125,150,175
250,300
450,500
50,60,75,100
200,225
350,400
600
分断能力 分断电流(kA)
30
35
试验电压(V)
1.1×440
1.1×380
1.1×440
1.1×380
1.1×440
1.1×380
1.05×440
1.05×380
1.05×440
1.05×380
功率因数
(cosФ)
0.15-0.20
0.25-0.30
0.25-0.30
0.25-0.30
0.15-0.20
0.25-0.30
0.25-0.20
0.15-0.20
0.15-0.20
0.15-0.20
0.15-0.20
飞弧距离(mm)
80
80
寿命(次)440V
cosФ=0.8±0.05
有载
1500
1500
1000
1000
1000
无载
8500
8500
7000
4000
4000
总计
10000
10000
8000
5000
5000
操作频率(次/h)
120
60
过载性能
电压(V)
1.05×440
1.1×440
1.05×440
电流(A)
6×30
6×100
6×225
6×400
6×600
cosФ
0.5±0.05
试验次数
(次)
手动分断
9
自动分断
3
总计
12

注:分断能力试验电压为1.1×440V或1.05×440V时,电源频率为60Hz。


五、工作环境条件


1.海拔高度2000米及以下;
2.周围介质温度不高于+45℃和不低于-25℃;
3.能耐受海上潮湿空气的影响;
4.能耐受盐雾的影响;
5.能耐受油雾的影响;
6.能耐受霉菌的影响;
7. 大倾斜度为22.5°。
8.断路器在受到船舶的正常振动时能可靠地工作;
9.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏的绝缘气体与导电尘埃的地方;
10.在没有雨雪侵袭的地方。

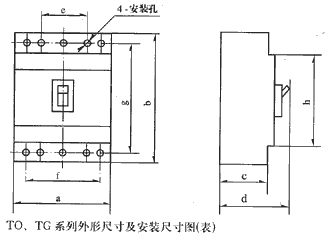

六、外形及安装尺寸
型号
外形尺寸
安装尺寸
a
b
c
d
e
f
g
h
安装螺钉
TG-30
90
150
85
103
30
60
130
120
M4
TO-100BA,TG-100B
90
150
85
103
30
60
130
120
M4
TO-225BA
105
200
103
121
35
70
115
10
M5
TG-225B
140
260
103
130
45
90
214
112
M6
TO-400BA,TG-400B
140
260
103
130
45
90
214
112
M6
TO-600BA,TG-600B
210
273
103
139
70
140
243
112
M8
注:板接线式、插入式的有关尺寸,请查阅产品说明书
