◆技术参数
■电气参数
    a.符合电气标准:IEC1008(EN61008)
                   GB16916.1
    b.漏电动作时间:  □非延时
                                  G   少10ms延时
                                  S   少40ms延时,选择型
    c.额定电压(Ue):230V/400V;50/60Hz
    d.额定电流In:16、25、40、63、80A
    e.额定漏电电流I△n:10,30,100、300、500mA
    f.灵敏性:       Ac型,       A型
    g.短时耐受电流:10kA-接63A gL熔断器
                                  10kA-接80A gL熔断器
    h.抗气候条件能力:按IEC1009标准
    i.外壳防护等级:IP40(安装后)
    j.寿命:电气 不少于4000次通断动作
                   机械  不少于20000次通断动作
■机械参数
    a.安装方式:采用IEC标准导轨安装
    b.端子接线能力:导线1-25mm2
        c.附件:母线排厚度0.8-2mm
    d.外壳宽度:二极35mm;四极70mm
◆主要特点
■两侧双功能接线端子,可同时接线排和单芯导线;
■具有触头状态指示器;
■多种漏电动作电流规格,容易实现选择性保护;
■可防止由于电子设备开头操作引起的误动作。

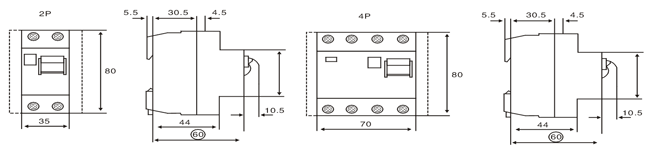

◆外形尺寸

除另外声明,二及开关是两个模数宽,四极(3P+N)是四个模数宽。
动作功能与主线路电压无关,适用于漏电保护和附加保护。
额定电流In(A)
额定漏电电流I△n


2极
型号

额定电流In(A) 额定漏电电流I△n


4极
型号


可防止由于电子设备开关操作引起的不必要脱扣动作。
16
0.01
M-FL7-16/2/0.01
25
0.03
M-FL7-25/2/0.03
25
0.10
M-FL7-25/2/0.1
25
0.03
M-FL7-25/2/0.03
40
0.03
M-FL7-40/2/0.03
25
0.10
M-FL7-25/2/0.1
40
0.10
M-FL7-40/2/0.1
40
0.03
M-FL7-40/2/0.03
40
0.30
M-FL7-40/2/0.3
40
0.10
M-FL7-16/2/0.1
40
0.50
M-FL7-40/2/0.5
63
0.03
M-FL7-63/2/0.03
63
0.03
M-FL7-63/2/0.03
63
0.10
M-FL7-63/2/0.1
63
0.10
M-FL7-63/2/0.1
63
0.30
M-FL7-63/2/0.3
63
0.30
M-FL7-63/2/0.3
80
0.03
M-FL7-80/2/0.03
63
0.50
M-FL7-63/2/0.5
80
0.10
M-FL7-80/2/0.1
80
0.03
M-FL7-80/2/0.03
80
0.30
M-FL7-80/2/0.3
80
0.10
M-FL7-80/2/0.1
80
0.30
M-FL7-80/2/0.3
