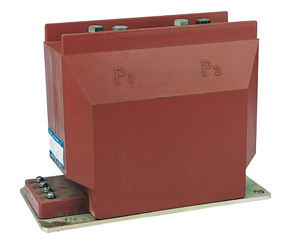

LZZBJ9 -10型电流互感器



    LZZBJ9-10型电流互感器是供额定电压10kV,频率50Hz交流线路中做电流、电能测量及继电保护用。装于中置式开关柜或其它型式开关柜中。

















3.1安装地点的海拔高度不C过3000米;
3.2环境温度变化值为-5℃~+40℃;
3.3气温20℃时空气相对湿度不大于95%;
3.4安装场所应无严重影响互感器绝缘的气体、蒸汽、化学性沉积、灰尘、污垢及其它爆炸性和腐蚀性介质;
3.5安装场所无剧烈震动和颠簸。



本型电流互感器为环氧脂全封闭支柱式结构,有效沿面爬距大于240mm,具有优良的绝缘性能及防潮能力,适宜于任何位置,任意方向安装,环氧体表面采用不喷涂先进工艺,铁心采用优质导磁材料制成。



5.1额定绝缘水平:12/42/75kV;
5.2额定一次电流,准确级组合及相应的二次负荷,额定短时电流见表1;
5.3额定二次电流5A、1A;
5.4负荷的功率因数为COSf=0.8(滞后) ;
5.5局部放电水平符合《GB1208》及《GB7354》之规定。
5.610P级准确限值系数与二次负荷的关系曲线见图2。
