LZJ8-10Q、LZJC8-10Q型电流互感器

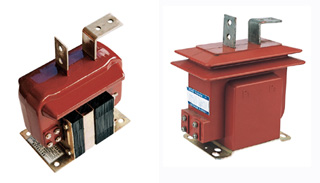

    LZJ(C)8-10Q型电流互感器是以环氧树脂作主绝缘的支柱式全封闭电流互感器,供户内频率为50Hz,10kV电力系统作电流、电能测量及继电保护用。

















    本型互感器为环氧树脂全封闭浇注式结构,具有优良的绝缘性能和防潮能力。体积小、重量轻、适宜于任何位置,任意方向安装。



4.1 海拔3000米以内;
4.2 周围介质温度-5℃~+40℃;
4.3 空气的相对湿度不C过90%(温度为25℃时) ;
4.4 无严重影响互感器绝缘的气体、蒸汽、尘埃及其它爆炸性或浸蚀性介质;
4.5 安装场所无剧烈震动和颠簸。



5.1额定电压:10kV;
5.2 额定频率:50Hz;
5.3 额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、8000、1000A;
5.4 额定二次电流:5A;
5.5 级次组合:0.5/10P10或0.5/10P15、0.2/10P10、0.2S/0.2、0.5/0.5;
5.6 额定负荷(COSf=0.8滞后) ;
    计量(1S)0.2S、0.2、0.5级为10VA;
     继保(2S)10P级为15VA;
5.7 继保(2S)额定准确限值系数(10%倍数) :≥10;

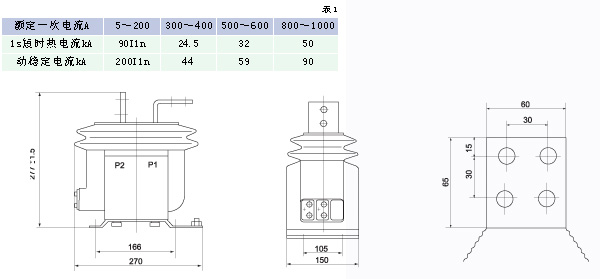

5.8 短时热电流和动稳定电流见表1:
5.9 绝缘水平
① 工频试验电压:一次对二次及对地42kV/1min;
②  在8.3kV试验电压下,局部放电量≤20pC;
③ 沿面汇露比距≥20mm/kV。
