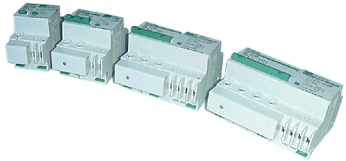

DZ47LE 系列漏电断路器


一、适用范围

  DZ47LE系列漏电断路器,适用于交流50Hz或60Hz,额定电压单
相220V,三相380V及以下额定电流1-63A的电路中,具有漏电、
过载、短路等保护功能。本产品体积小、重量轻、部件通
用性强,外型美观,导轨安装,使用方便。
  该产品适用于工业、商业、高层建筑和民用住宅等各种场所,
产品符合GB6829-95、IEC898-95、IEC755标准。

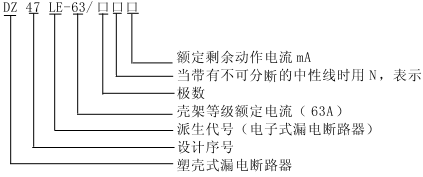

二、型号及其含义



额定电压短路通断能力

表1
-
DZ47LE-63/12
DZ47L-63/22
DZ47L-63/34
DZ47L-63/44
级线数
单极两线
两线两线
三极三线
三极四线
四级四级
额定电压UN(V)
220
220/380
壳架等级额定电流(A)
63
额定电流(A)
1、3、6、10、16、20、25、32、40、50、63
额定漏电动作电流1Δn
0.03、0.05、0.075、0.100
额定漏电不动作电流ΔIno(A)
0.51Δn
分断时间(S)
≤0.1
额定短路能断能力(A)
(cosΦ=0.7)
6000
机械电器寿命
(次)
4000

三、主要技术参数


3.1主要技术参数
3.2过电流保护特性

表2
序号
脱扣器额定电流A
起始状态
试验电流
规定时间
预期结果
备注
1
1-63
冷态
1.13In
t≥1h
不脱扣
-
2
1-63
紧接着前项实验后进行
1.45In
t<1h
脱扣
电流在5S内稳定地上升为规定值
3
In<32
冷态
2.55In
1S<t<60S
1S<t<120S
脱扣
-
In>32
4
1-63
冷态
3In
t≥0.1S
不脱扣
B型
5In
t<0.1S
脱扣
5n
t≥0.1S
不脱扣
C型
10In
t<0.1S
脱扣
10In
t≥0.1S
不脱扣
D型
14In
t<0.1S
脱扣

五、订货需知

a.断路器名称、型号;b.断路器的额定电流
c.断路器瞬时脱扣器型式(B型、C型、D型)
d.断路器的极数;e.额定剩余动作电流
