DZ108(3VE)系列 塑料外壳式断路器

一、适用范围
适用于交流50Hz-60Hz,电压至660V,额定电流0.1至63A的电路中。作为电动机的过载、短路保护之用。并可在AC-3负载下,作为起动和分断电动机的全压起动,也可在配电网络中作线路和电源设备的过载和短路保护之用。
本产品为引进德国西门子公司技术制造的产品,性能等同3VE系列。

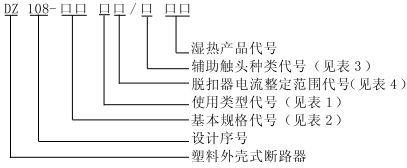

二、型号及其含义

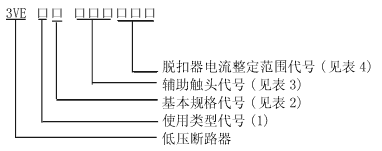

(国外型号)
三、主要技术参数

3.1类型代号(见表1)

表1
DZ108代号
代表的使用类型
DZ108代号
代表的使用类型
3VE代号
代表的使用类别
0
配电保护型断路器
2
无过载脱扣器的起动器
E
电动机保护型
1
电动机保护型断路器
3
无短路保护的起动器
L
配电保护型

3.2规格代号(见表2)


表2
DZ108
代号
代表的断路器壳架等级额定电流Inm
3VE代号
20
20A
1
32
32A
3
63
63A
4
3.3辅助触头种类代号(见表3)

表3
DZ108代号
代表辅助触头的种类
3VEI代号
0
005
1
一常开和一常闭
015
2
二常开
025
3
二常闭
035
4
二常开二常闭
-

四、结构特征

    DZ108-20型断路器带有辅助触头、DZ108-32、DZ108-63型断路器可配装辅助触头附件。
    断路器具有双金属片式反时限延时脱扣器和电磁式瞬时脱扣。过载脱扣器具有温度补偿装置。
    操作方式有按钮操作、旋钮操作及手柄操作,为板前接线、板前安装装式。DZ108-20、32型断路器具有安装卡板,可直接嵌装在35mm宽的标准导轨上。
    脱扣机构采用了速闭、速断结构,使断路器具有限流特性。
    DZ108-32基型外可组装一个辅助触头组成一个分励脱扣,或一个欠压脱扣,DZ108-63基型内可装二个辅助触头组、一个分励脱扣,或一个欠压脱扣,DZ108-63基型内可装二个辅助触头组、一个分励脱扣器或一个欠压脱扣器。
3.4脱扣器电流整定范围代号(见表4)

表4
DZ108/3VE1代号
脱扣器电流整定范围Ir(A)
特殊规格代号
脱扣器电流整定范围Ir(A)
B/2BU
0.1-0.16
-
-
C/2CU
0.16-0.25
-
-
D/2DU
0.25-0.4
-
--
E/2EU
0.4-0.63
-
-
F/2FU
0.63-1
-
-
G/2GU(2GA)
1-1.6
-
-
H/2HU(2HA)
1.6-2.5
-
-
J/2JU(2JA)
2.5-4
U/8HU
2-3.2
K/2KU(2KA)
4-6.3
V/8JU
3.2-5
L/2LU(2LA)<OCL
6.3-10
W/8KU
5-8
M/2MU(2MA)<OCM>
10-16
X/8LU(8LA)
8-12.5
N/2NU
14-20
Y/(8MA)
12.5-20
O/2NU(2NA)<OCP>
16-25
-
-
P/2PU(2UA)<OCQ>
22-32
-
-
R/<OCR>
28-40
-
-
S/<OCS>
36-50
-
-
T/<OCT>
45-63
-
-
注:()为3VE3,()为3VE4代号
湿热型的代号含义:湿热型产品加TH.DZ108-32、DZ108-63可另加辅助触头组件,也可方便地配装分励、欠压脱扣器组件。
0
五、特性
1.DZ108断路器符合IEC157-1、IEC292-1、VDE0660及JB1284标准。
2.DZ108主要技术数据(见A表)

A表
型号
DZ108-20(3VE1)
DZ108-32(3VE3)
DZ108-63(3VE4)
额定绝缘电压(V)
660
750
750
极数
3
3
3
额定短路分断能力Ic
-
-
-
(有效值)o-t-co-t-co
-
-
-
380V kA/cosψ
1.5/0.95
10/0.5
22/0.25
660V kA/cosψ
1.0/0.95
3/0.9
7.5/0.5
额定短路接通能力
-
-
-
(符合IEC157-1)
-
-
-
380V kA/cosψ
2.2/0.95
17/0.5
46/0.25
660V kA/cosψ
1.4/0.95
4.2/0.9
12.8/0.5
控制电动机功率AC-3(kW)
-
-
-
220V
5.5
9
18
380V
10
16
32
660V
16
26
28
辅助触头
辅助触头组件参数
额定发热电流(A)
6
6
额定接通能力(A)
18
30
AC-11额定工作电压(V)
220 380
220 380
额定工作电流(A)
1.8 1.5
3 3
额定分断能力(A)
18 15
30 30
DC-11额定工作电压(V
24 110 220
24 110 220
额定工作电流(A)
2.3 0.55 0.3
3 0.7 0.55
额定分断能力(A)
2.5 0.6 0.35
3.3 0.8 0.6
欠压脱扣器响应电压值
-
-
开关脱扣电压(V)
0.7至0.35Ue
0.7至0.35Ue
0.7至0.35Ue
正常工作电压(V)
0.8至0.35Ue
0.8至0.35Ue
0.8至0.35Ue
大动作延时(ms)
20
20
20
分励脱扣器响应电压值
-
-
-
开关脱扣电压
0.5至1.1Ue
0.5至1.1Ue
0.5至1.1Ue
大动作延时(ms)
20
20
20
3.欠压脱扣器的额定电压Ue:110、220、380、660V。
4.分励脱扣器的额定电压Ue:AC110、220、380、660V。

5.保护特性(见B表)

B表
DZ108(3VE)系列断路器保护特性
电动机保护型(E)符合IEC292-1、VDE0660-104
脱扣器整定电流倍数
1.05
1.2
6
12
动作时间
不动作
<2h
>3s
瞬动
配电保护型(E)符合IEC157-1、VDE0660-101
脱扣器整定电流倍数
1.05
1.3
10
-
动作时间
不动作
<1h
瞬动
-
