     DW17系列万能式断路器

一、适用范围
  适用于交流50Hz、电压380V、660V或直流440V,电流至4000A的配电网络,用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下,可作为线路的不频繁转换之用,1250A以下的断路器在交流50Hz、电压380V的网络中可用作保护电动机的过载和短路。在正常条件下,还可作为电动机的不频繁起动之用。

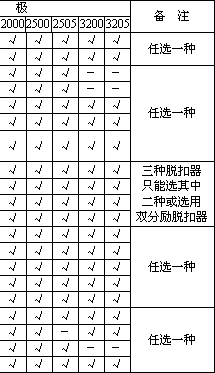

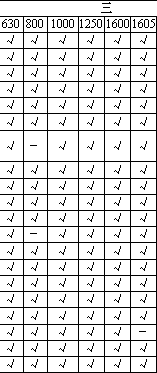

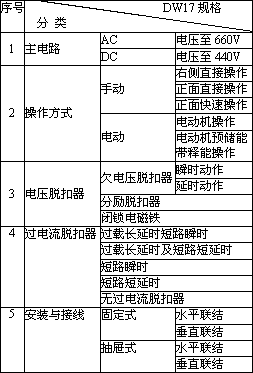

二、种类和规格表
  表1
三、断路器的正常工作条件
1 周围空气温度为+40℃~-5℃,24h的平均值不C过+35℃。
2 安装地点:海拨不C过2000m。
3 大气条件:大气相对湿度在周围空气温度+40℃时不C过50%,在较低温度下可有较高的相对湿度;
湿月的月平均 大相对湿度为90%,同时该月的月平均 高温度为+25℃,并考虑到因温度变化产生在产品表面上的凝露。
4 污染等级:应符合污染等级三级。
5 安装条件:断路器应该说明书成套安装或户内单独安装,与垂直面的倾斜度不C过5°。
四、技术数据与性能
1 断路器在不同环境温度下的额定电流见表1
  表1
注:当断路器DW17(ME)-630/800/1000/1250型选用无过电流脱扣器时额定电流可分别提高到760/910/1200/1300A。

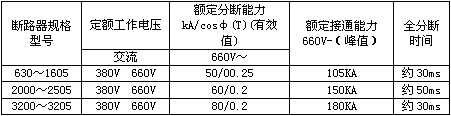

2 断路器的通断能力:本系列断路器通断能力按IEC157-1GJ标准及VDE0660规范的P-2,C3minCo3minCo要求,当电源为
上进线或下进线及短路短延时保护(延时为≤300ms)时,通断能力指标均相同,具体指标见表2
表2
表3
注:手动直接操作的断路器,不应用于预期电流峰值C过10kA的电路中。
3 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动性能见表3
注:1.分励脱扣器的动作电压范围为额定工作电压的70%~110%。
  2.欠电压脱扣器,闭锁电磁铁,电动机操作机构和释能装置的动作电压为额定工作电压的85%~110%。

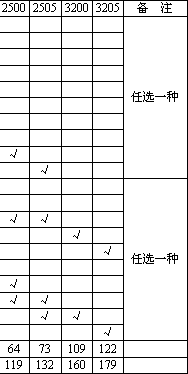

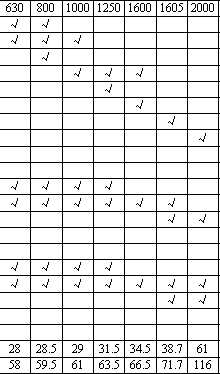

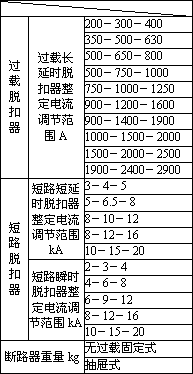

4 断路器过电流脱扣器的整定电流调节范围及断路器的重量见表4
  表4

五 过电流脱扣器的保护特性
1. 过载脱扣器的长延时动作特性见表5
  表5
注:三相断路器在二相负载时项号动作电流允许提高10%,单相负载允许提高20%。
2. 短路脱扣器的动作电流的范围为整定值的±20%。
注:采用钟表式延时机构(ZZ)其延时范围为0-500ms(连续可调),误差为±40ms。
七 HS5辅助开关
     辅助开关的接通与分断能力(见表8),其机械寿命为20000次,电寿命为10000次。
  表8
注:表中Ie=Pe/ue,VI为试验电压、电流。
八 断路器安全间距
    断路器安全距(包括飞弧距离)(见表9)

  表9


    注:1.所有带电零件与接地零件之间必须可靠绝缘。2.本表为交流至380V数据。
  表10

DW17-630/800/1000 1250/1600
固定式断路器外形尺寸图
- a b c d g h k
DW17-630 30 5 61 15 5 50 480
DW17-800/1000 40 8 71 20 8 60 500
DW17-1250 50 10 81 14 10 70 520
DW17-1600 50 20 81 14 15 70 520
DW17-1605 60 20 81 14 20 70 520


F=辅助开关
G=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板(用户自备)

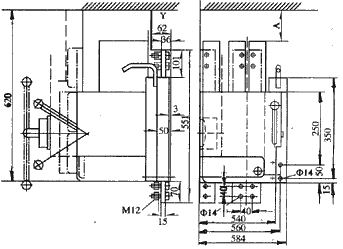

DW17-2000/2500/2505固定式断器外形尺寸图
F=辅助开关
G=SU 控制装置
H=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板(用户自备)







水平接线


DW17-3200/3205固定式断器外形尺寸图
F=辅助开关
G=SU 控制装置
H=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板(用户自备)



2.抽屉式安装尺寸
DW17-630/800/1000/1250/1600抽屉式断路器外形尺寸图
(1)操作机构中心线
(2)安全间距A.B.C.D.参见固定式
(3)开关接出距离


DW17-1605抽屉式断路器外形尺寸图
(1)操作机构中心线
(2)安全间距A.B.C.D.参见固定式
(3)开关接出距离

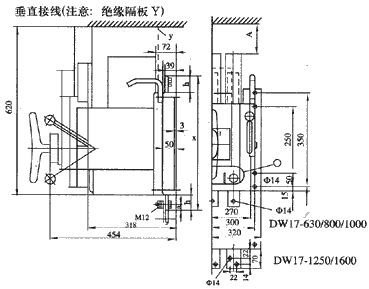

垂直接线(注意:绝缘隔板Y)

DW17-2000/2500抽屉式断路器外形尺寸图
(1)操作机构中心线
(2)安全间距A.B.C.D.参见固定式
(3)开关接出距离


DW17-2505抽屉式断路器外形尺寸图
(1)操作机构中心线
(2)安全间距A.B.C.D.参见固定式
(3)开关接出距离

DW17-3200抽屉式断路器外形尺寸图
(1)操作机构中心线
(2)安全间距A.B.C.D.参见固定式
(3)开关接出距离

DW17-3205抽屉式断路器外形尺寸图
(1)操作机构中心线
(2)安全间距A.B.C.D.参见固定式
(3)开关接出距离
