DW15、DW15C系列 万能式断路器


一、适用范围

适用于交流50Hz、额定电流至4000A,额定工作电压至1140V(壳架等级额定电流630A以下)80V(壳架等级额定电流1000A及以上)的配电网络中,用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。壳架等级额定电流630A及以下的断路器也能在交流50Hz、380V网络中供作电动机的过载、欠电压和短路保护。
断路器在正常条件下可作为线路的不频繁转换之用,壳架等级额定电流630A及以下的断路器在正常条件下也可作为电动机的不频繁起动之用。

二、型号及其含义
四、特性
1.本系列产品的额定绝缘电压等于相应的额定工作电压值。 2.断路器的基本参数(见下表)。DW15C-200、400、630、1000、1600技术参数同DW15-200、400、630、1000、1600
三、结构特征
DW15-200、400、630万能式断路器   该断路器为立体布置形式,触头系统、快速电磁铁、左右侧板均安装在一块绝缘板上。上部装有灭弧系统,操作机构可装在正前方或右侧面。有“分”,“合”指示及手动断开按钮。其左上方装有分励脱扣器,背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。 3.2 DW15-1000、1600、2500、4000万能式断路器   该断路器为立体布置形式,触头系统、操作机构均安装在铁制框架上。上部装有灭弧系统,右面装有操作机构。有“通”,“断”指示及手动“合”,“分”按钮。左侧面装有分励脱扣器、欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。 3.3 DW15C低压抽屉式断路器   该产品由断路器本体(经改装的DW15)和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头,接地触头支承导轨等。抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。正下方由操作摇手柄,螺杆等组成推拉操作机构。
表1
断路器壳架等级额定电流Inm(A)
630
1600
2500
4000
发热电流Ith(A)
200
400
630
1000
1600
2500
4000
3
极数
3
3
3
3
3
2500 3000
断路器额定电流Ith(A)
热-电磁型
100 160
315 400
315 400
630 800
1600 2000
4000
200
-
630
1000 1600
2500
2500 3000
电子型
100 200
200 400
315 400
630 800
1600 2000
4000
-
-
630
1000 1600
2500
80
额定分断能力
(有效值)
(KA)
UEC947-2 GB14048.2
短路分断注1
AC380V
20
25
30
40
60
-
AC660V
10
15
20
-
-
-
AC1140V
-
10
12
-
-
60
短路分断(注2)
AC380V
4
8
12.6
30
40
-
AC660V
4
8
10
-
-
4000
断路器机械寿命(注3)(次)
20000
10000
10000
5000
5000
500
电寿命(1In,1Ue)(次)
2000
1000
1000
500
500
-
AC380V保护电动机电寿命AC-3(次)
4000
2000
2000
-
-
-
过载操作性能(6In,1.05Ue max)(次)
25
25
25
25(In=630A)
-
-
瞬时全分断时间(ms)
30
30
30
40
40
40
操作频率(次/h)
120
60
30
20
10
飞弧距离(注3)(mm)
250
350
400
操作力臂(mm)
90
250
操作力(N)
200
350
注:1.Inm≤1600A小时分断为Ics,O-CO-CO;Inm≥2500A时分断为Icu;O-CO。2.200-630A为0.2s,1000-4000A为0.4s。3.1140V规格的飞弧距离为350mm。4.DW15C抽屈机械寿命为200次。

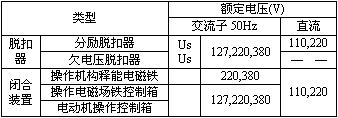

3.断路器的扣器,释放电磁铁线圈及控制箱的额定电压(见表2)
类型
额定工作电压(V)
交流 50Hz
直流
脱扣器
分励脱扣器
Us
Us
127、220、380
110、220
欠电压脱扣器
- -
闭合装置
操作机构释能电磁铁
Us
Us
Us
220、380、127、220、380、220、380
110、220
操作电磁铁控制箱
电动机操作控制箱

注:1.127V规格为矿用。2.如需要Us为660V规格的操作电磁铁控制箱,由用户与制造厂协议供货。
  表1



五、外形与安装尺寸
DW15-200-630 外形尺寸图(正面操作) DW15-200-630 外形尺寸图(侧面操作) DW15-200-630 安装尺寸图
DW15-200-630安装尺寸图 DW15C-400 外形尺寸图及安装尺寸图 DW15C-200-630外形尺寸图
DW15-1000~1600外形尺寸图极安装尺寸
DW15C-1000、1600安装尺寸图
