   DZS20(CM1)系列塑料 外壳式断路器


一,适用范围

    DZS20系列塑料外壳式断路器(以下简称断路器),是本公司综合采用GJ先进技术,设计开发的新型断路器之一。其额定绝缘电压800V,适用于交流50Hz,额定工作电压至690V,额定工作电流至630A的配电网络电路中,用来分配电能和保护线路及线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。
    断路器按其额定极限短路分断能力的高低、分为S型(标准),H型(较高型),R型(限流型)三类。该断路器具有体积小、分断高、飞弧短等特点,是用户使用的理想产品。
    断路器垂直安装(即竖装)
断路器产品标准:符合IEC947-2,GB14048.20


二、适用环境
2.1周围空气温度;
a. 周围空气温度上限为+40℃;
b. 周围空气温度下限为-5℃;
c. 周围空气温度24h的平均值不C过+35℃。
2.2海拔:安装地点的海拔不C过2000m。
2.3大气条件:大气相对湿度在周围空气温度为+40℃不C过50%;在较低温度下可以有较高的相对湿度; 湿月的月平均 大相对湿度为90%,同时该月的月平均 低温度为+25℃,并考虑到因温度变化发生产品表面上的凝露。
2.4污染等级:污染等级为3级。

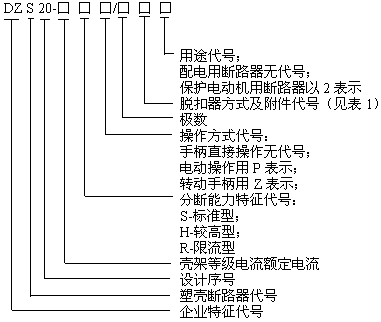

三、型号及其含义
四、分类
4.1按断路器的分断能力分:
a.标准型(S型);
b.较高型(H型);
c.限流型(R型);
4.2按断路器的接方式分:
a.板前接线(断路器的基本接线方式);
b.板后接线;
4.3按操作方式分:
a.手柄直接操作;
b.转动手柄操作;
c.电动操作;
4.4按用途分:
a.配电用;
b.保护电动机用;
4.5按极数为:
a.二极:
b.三极。




表1
瞬时脱扣器 复式脱扣器
无附件
200 300
报警触头
208 308
分励脱扣器
210 310
辅助触头器
220 320
欠电压脱扣器
230 330
分励脱扣器、辅助触头
240 340
分励脱扣器、欠电压脱扣器
250 350
二组辅助触头
260 360
辅助触头、欠电压脱扣器
270 370
分励脱扣、报警触头
218 318
辅助触头、报警触头
228 328
欠电压脱扣器、报警触头
238 338
分励脱扣、辅助触头、报警触头
248 348
分励脱扣器、欠电压脱扣器、报警触头
258 358
二组辅助触头、报警触头
268 368
辅助触头、欠电压脱扣器、报警触头
278 378
五、主要技术参数

5.1 断路器的额定值(见表2)
型号
壳架等级额定电流A
额定电流A
额定工作电压V
额定绝缘电压V
额定极限短路分断能力kA400V/690A
额定运行短路分断能kA400V/690V
重量kg
DZS20-100S
100
16,20,32,40,50,
63,80,100
690
800
35/8
17.5/4
1.4
DZS20-100H
50/10
25/5
1.7
DZS20-100R
85/20
42.5/10
DZS20-255S
255
100,125,160,
180,200,225
35/8
17.5/4
2.3
DZS20-255H
50/10
25/5
2.8
DZS20-255R
85/20
42.5/10
DZS20-400S
400
225,250,315,
350,400
50/10
25/5
6.6
DZS20-400H
62/10
32.5/5
6.6
DZS20-400R
100/20
50/10
  表1

DZS20-630S
630
400,500,630
690
800
50/10
25/5
10
DZS20-630H
65/10
32.5/5
10
DZS20-630R
100/20
50/10
-

5.2配电用断路器的动作性能见表3,电动机保护用断路器的动作性能(见表4)。
配电用断路器过电流脱扣器动作特性
表3
序号
试验电流名称
I/Ir
约定时间
起始状态
1
约定不脱扣电流
1.05
2h(In>63A)
1h(In≤63A)
冷态
2
约定脱扣电流
1.30
2h(In>63A)
1h(In≤63A)
接序1试验 后开始
电动机保护用断路器过电流脱扣器动作特性                表4
序号
整定电流
约定时间
起始状态
1
1.05In
>2h
冷态
2
1.2In
≤2h
接序1试验后开始

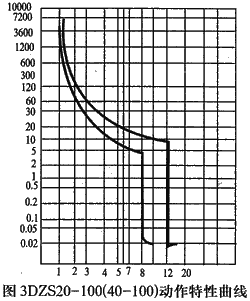

5.3 配电用断路器的瞬时动作特性整定为10In,电动机保护用断路器的瞬时动作特性整定为12In。
