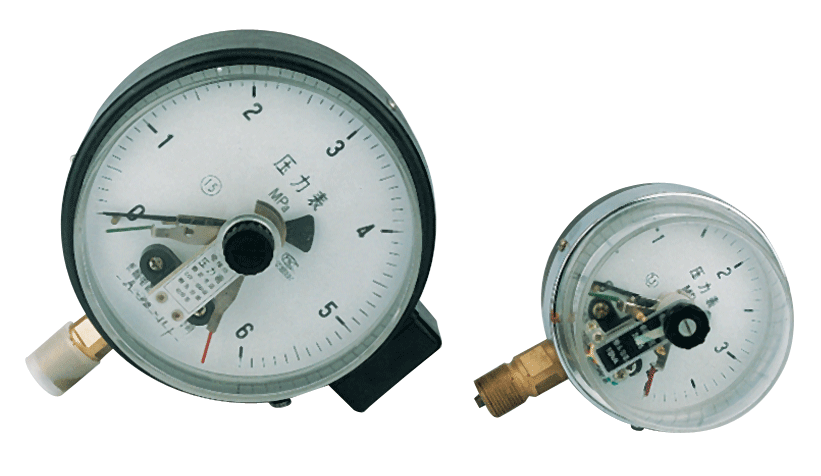

YX-100、150型电接点压力表




    YX-100、150A电接点压力表,由普通压力表和接触装置两个独立部分组成。工作稳定可靠,广泛用于测量对铜、钢及其合金无腐蚀作用的液体、气体等介质的压力和发出电信号,用于自动控制系统。




    精度等级:1.5级2.5级,触头功率:10W,设定点偏差:±0.5~4%, 大工作电压:220V~380V,切换差:±1~3.5%,环境温度:-40℃~70℃,控制方式:上限、下限和上下限三种控制。


1.仪表安装在周围环境温度为-40~70℃,相对湿度不大于80%的环境下使用。

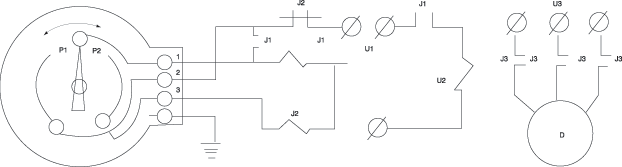

2.仪表使用前应先检查接点的工作情况是否正常,接点力是否C过额定值,接线是否正确(见附图)。
3.仪表安装位置与测量点间的距间不C过10M,否则因沿程压力损失而影响仪表读数准确性。
4.仪表应垂直安装、当安装处远离测量点时,应力求与测量点保持水平。


仪表的作用原理是测量系统的弹簧管在被测介质的压力作用下,迫使弹簧管之末端产生相应的弹性变形一位移,借助拉杆经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针(连同触头)将被测值在刻度盘上指示出来。与此同时,当其与经定针上的触头(上限或下限)相接触(或断开)的瞬间,通过电路系统中的继电器及接触器的作用(将电源接通或切断),使得控制机构作出相应的动作(工作与否),并可发出电信号,以达到自动控制和报警的目的。
