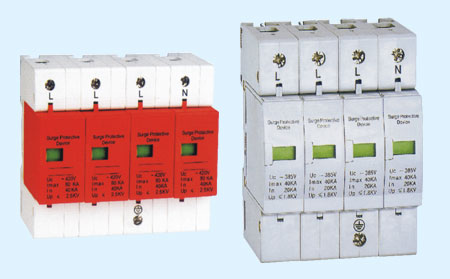

◆产品说明
◆本系列产品适用于防雷区域PZOB区于LPZ1区至LPZ2(C级或Ⅱ级)电源线路的
    雷电及电涌的防护。
◆本产品核心器件采用 新大容量浪涌吸收元件MOV,经严格筛选,质量稳定。
◆产品具有通流量大、输出残压低、对过电压响应快速(动作时间小于25ns)等优
    点,能有效地保护用电设备。
◆加装失效脱扣装置,当保护器因过热、击穿失效时,能自动将其从电网脱离。
◆本系列产品功能齐全,模块化封装,标准35mm宽电气安装导轨,方便安装更换。
◆外壳为增强阻燃PBT材料,符合电气安全标准。
◆可附加报警遥信

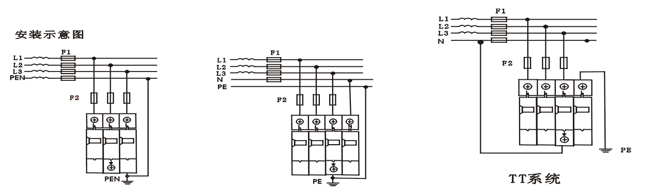

◆产品安装位置与应用
◆C级模块系列通常安装于LPZOB或LPZ1区域或LPZ2区交界处,即Ⅱ级,通常安
    装在分配电柜、箱内。
◆由单极结合成各种配置,适用于TN-S、TN-C、TN-C-S、TT、IT等供电系统。
◆广泛用于电源第二级雷电保护。通常安装在分配电柜处;楼层配电箱、计算机中
    心、电信机房、保安监控中心、有线电视机房、楼宇自控室、电梯控制室、消防
    中心、工业自控医院手术室、监护室及装有电子医疗设备的配电箱内;也可安装
    在六层以下住宅照总配电箱和分散型别墅的住房配电箱内。
◆电涌保护器前必须加装市售63A熔断器,作为保护器后备保险装置。
◆保护器适用于室内安装,室外应加防水措施。
◆所有接线必须保证牢固及可靠电气联络,防雷接地应符合防雷规范要求(接地电
    阻推荐不大于10Ω),并且接地线尺量做到短而直(≤0.5米)。导线线径规格
    见导线规格表。

◆产品安装位置与应用
型号
M-SP-B
大持续工作电压Uc
280V,335V,385V,460V ……50Hz/60Hz
限制电压Up(8/20μS,In)
≤2.2KV
≤2.5KV
标称放电电流In(8/20μS,)
30KA
40KA
大放电电流Imax(8/20μS,)
60KA
80KA
响应时间
≤25ns
大后备保险丝强度
63A后备保护装置
接线方式安装
并联
支架安装
35mm宽电气安装导轨
导体截面
≥10mm2的多股线(L\N)≥16mm2的多股线(PE)
正常或故障
具备
指示外壳材料
增强阻燃PBT
外形尺寸
90 x 27 x 62mm
安装宽度
1个标准模块
参考标准
IEC61643,GB18802-2002,GB50343-2004
安装位置
安装于分配电箱,B级/Ⅱ级


◆技术规格
型号
M-SP-D                    M-SP-C
大持续工作电压Uc
280V,335V,385V,460V……50Hz/60Hz
限制电压Up(8/20μS,In)
≤1.2KV
≤1.5KV
≤1.8KV
标称放电电流In(8/20μS,)
5KA
10KA
20KA
大放电电流Imax(8/20μS,)
10KA
20KA
40KA
响应时间
≤25ns
大后备保险丝强度
63A后备保护装置
接线方式安装
并联
支架安装
35mm宽电气安装导轨
保护等级
Ip20
导体截面
≥10mm2的多股线(L\N)≥16mm2的多股线(PE)
正常或故障
具备
指示外壳材料
增强阻燃PBT
外形尺寸
90 x 18 x 62mm
安装宽度
1个标准模块
参考标准
IEC61643,GB18802-2002,GB50343-2004
安装位置
安装于分配电箱,C\D级/Ⅱ级

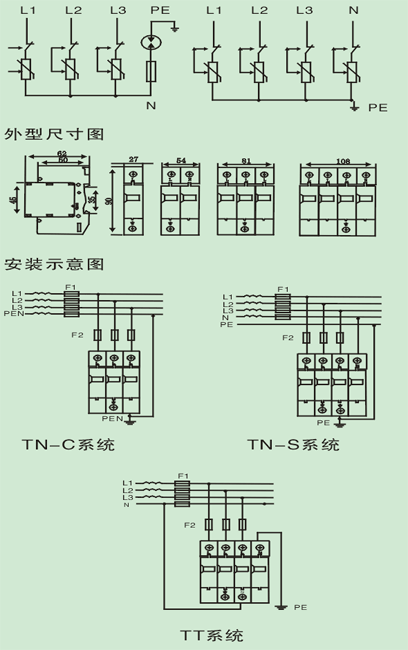

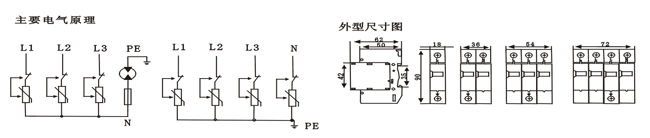

◆主要电气原理图
