XJ系列携带型短路接地线
XJ系列携带型短路接地线是 近研制开发的新一代产品,产品的各项指标均符合能源部颁发的SD332-89的要求,产品通过了电力部安全工器具检验测试中心的型式试验.试验项目全部合格.
XJ系列携带型短路接地线由绝缘操作杆,导线夹,短路线,接地线,接地端子,汇流夹,接地夹等组成.导线夹,接地夹均采用优质铝合金压铸,强度高,再经表面处理,使线夹表面不宜氧化.操作杆用进口环氧树脂精制成彩色管,绝缘性能好,强度高,重量轻,色彩鲜明,外表光滑,加工精湛,是同类制造业领域中技术LX产品.短路接地线可分为分相式接地线,合相式接地线及单相式接地线.使用电压不同,有单节式,多节式操作杆.短路接地线有变电用(平夹),线路用(圆夹,挂钩)等.
用途
XJ系列携带型短路接地线分户内变电和户外线路两种。
携带型短路接地线主要用于已停电的交流输变电系统线路和电气设备上进行 临时性短路接地,泄放电网和电气设备停电后的余电,和 工人在操作时防止突然来电的危险。

使用范围:小区配电室,用户配电室
型式:螺旋压紧式(平夹)
接电线夹规格: 大开口30mm,适用铝排、铜排
绝缘操作杆:3根×300mm,外径:Φ28
软铜线规格:3根×25平方毫米+1根×25平方毫米
软铜线长度:3根×1M+1根×5M(合相式)

使用范围:380V户外线路
型式:螺旋压紧式(圆夹)
接电线夹规格: 小直径Φ7, 大直径Φ26
绝缘操作杆:4根×500mm,外径:Φ28
软铜线规格:4根×25平方毫米+1根×25平方毫米
软铜线长度:4根×1M+1根×12M(合相式)

使用范围:380V户外线路
型式:螺旋压紧式(圆夹)
接电线夹规格: 小直径Φ7, 大直径Φ26
绝缘操作杆:5根×500mm,外径:Φ28
软铜线规格:3根×25平方毫米+1根×25平方毫米
软铜线长度:3根×1M+1根×12M(分相式)

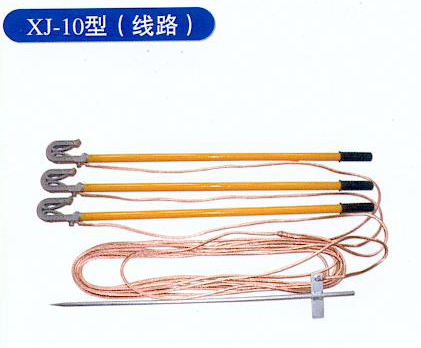

使用范围:10KV户外线路
型式:挂钩
绝缘操作杆:3根×1M,外径:Φ28
软铜线规格:3根×25平方毫米+1根×25平方毫米
软铜线长度:3根×1.5M+1根×15M(分相式)

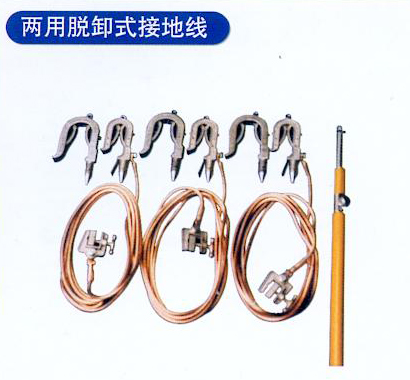

使用范围:
10KV--500KV 挂钩接线夹
10KV--220KV 圆口接线夹
10KV--220KV 平口接线夹

使用范围:在户外10KV-500KV 的线路
伸缩式操作杆长:4M、5M、6M
接电夹:10KV-220KV、500KV
铜线长度:按客户要求

使用范围:户外低压线路,个人保护用
接电夹:3个
软铜线规格:3根×16平方毫米+1根×16平方毫米
软铜线长度:3根×0.9M+1根×2.1M

伸缩式操作棒:二节式伸展长度4050 收缩长度2100
三节式伸展长度4150 收缩长度1550
接地软铜线:1根×50平方毫米
接地软铜线长度:1根×8M
XJ系列携带型短路接地线主要参数
型号电压等级绝缘操作杆长度(mm)绝缘操作杆根数节数接地线形式
XJ-10型(变电)6KV--10KV30031合相
XJ-1型(线路)380V50041合相
XJ-10型(线路变电)10KV100031合相
XJ-35型(线路变电)35KV150031合相
XJ-110型(线路变电)110KV200031合相
XJ-220型(线路变电)220KV300032合相
XJ-500型(线路变电)500KV550033合相

可按客户要求根据电压等级和用途配置不同的接电夹、操作杆长度和接地线的型式与长度。
接地铜线截面积:16平方毫米,25平方毫米,35平方毫米,50平方毫米四种.
