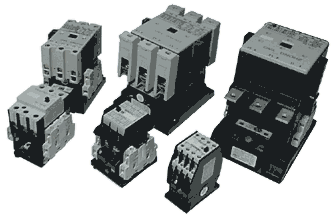

CJX1(3TB、3TF)系列交流接触器

一、适用范围:
CJX1系列交流接触器适用于交流50Hz或60Hz,电压至于660V,额定电流至630A的电力线路中,供远距离和控制电动机接通与分断,接触器的控制电路有交流(AC)和直流(DC)二种。两台接触器加装机械联锁机构,组成可逆接触器, 适合于电梯电路以及需要电气与机械双重联锁的电路。接触器可方便地与JRS系列热过载继电器对接组成电动机起动器。接触器的特性及安装尺寸等同于德国西门子公司生产的3TB、3TF、3TD接触器。
型号及其含义: 三,结构特征:

注:在型号后加“B”表示改型;加“Z”表示控制圈为直流;加“N”表示机构联锁(可逆接触器)。
接触器为正装直动式结构,触头为双断点,具有三对主触头和若干对常开、常闭辅助触头。Ie≥45A接触器触头 多为4常开、4常闭。Ie≥32A接触器具有灭弧装置。全系列接触器均有动作指示件。接触器的触头材料按不同的电流等级选用不同的高抗熔性及耐磨损银基合金。所有接线端子均有符合GJ标准的长期性的标志,接线螺钉均采用自升式螺钉和新型垫圈,既可保证接线的可靠性又能节省接线时间。全系列接触器均用螺钉安装,Ie≤32A接触器还可采用35EN50022型标准卡轨安装。
四、主要技术参数
1、产品符合IEC947、VDE0660、BS5424及GB14048.4-93、GB14048.5-93等标准
2、主要性能(见表2)
3、辅助触头主要技术参数(见表1)
表1
型 号
CJX1-9-22
CJX1-32
CJX1-45-110
CJX1-110-630
额定工作电流(A)
AC-11(380V)
6
4
4
4
DC-11(220V)
0.45
0.45
0.9
1.1
电寿命(万次)
120

表2
(3TB40)
CJX1-9

(3TB41)
CJX1-12

(3TB42)
CJX1-16
(3TB43)
CJX1-22
(3TB44)
CJX1-32
(3TF46)
CJX1-45
(3TF47)
CJX1-63
(3TF48)
CJX1-75
(3TF49)
CJX1-85
(3TF50)
CJX1-110
(3TF51)
CJX1-140
(3TF52)
CJX1-170
(3TF53)
CJX1-205
(3TF54)
CJX1-250
(3TF55)
CJX1-300
(3TF56)
CJX1-400
(3TF68)
CJX1-630
额定绝缘电压
(V)
660
660
660
660
660
750
(750)
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
机械寿命百万次
10
10
10
10
8
8
8
6
6
6
6
6
6
6
6
6
4
A
C
|
3


额定工作电流(380VA
9
12
16
22
32
45
63
75
85
110
140
170
205
250
300
400
630
额定控制功率(220V)KW
2.2
3
4
5.5
8.5
15
18
22
26
37
44
55
64
75
85
115
190
额定控制功率(380V)KW
4
5.5
7.5
11
15
22
30
37
45
55
75
90
110
132
150
200
325
电寿命(万次)
100
100
100
100
80
60
60
60
60
60
60
60
60
60
60
60
40
A
C
|
4

额定工作电流(380)A
3.3
4.3
7.7
8.5
12
24
28
34
42
54
68
75
-
103
-
120
150
额定控制功率(220V)KW
0.75
1.1
2
2.2
4.3
6.3
(6.5)
5.7
(8)
7.8
9.7
15.6
15.6
21
-
31
-
37.5
46
额定控制功率(380V)KW
1.4
1.9
3.5
4
7.5
11
(12)
14
17
17
27
27
37
-
55
-
65
80
电寿命(万次)
20
20
20
20
20
15
15
10
10
10
10
10
10
10
-
10
8
五、外形及安装尺寸

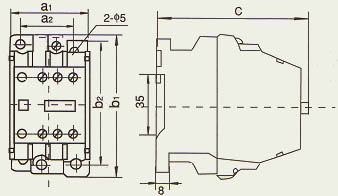

CJX1-9、12外形及安装尺寸
表1
型号
a1
a2
b1
b2
c
CJX-9、12/01、10
45
35
75
60
85
CJX-9、12/01、10Z
45
35
75
60
120
CJX-9、12/22
45
35
75
60
100
CJX-9、12/22Z
45
35
75
60
135

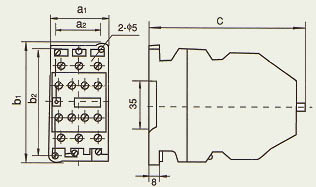

CJX1-16、22外型及安装尺寸

表2
型 号
a1
a2
b1
b2
c
CJX1-16、22
45
35
85
75
112
CJX1-16、22Z
45
35
85
75
145

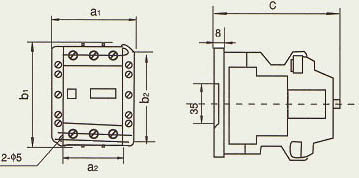

CJX-32 外型及安装尺寸

表3
型号
a1
a2
b1
b2
c
CJX1-32
70
50
85
75
100






CJX1-170A-CJX1-400A(3TF52-3TF56)

表4
CJX1-45-400外形及安装尺寸
型号
a1
a2
a3
a4
b1
b2
b3
b4
c1
d1
d2
d3
e
e2
f1
f2
f3
g
Øg1
Øg2
CJX1-45、63
90
113
70
102
117
175
100
127
123
8
26.5
25
94
34
80
63
122
28
4.8
6.1(M6)
CJX1-75、85
100
123
80
112
133
194
110
143
140
8
26.5
25
107
36
89
63
122
39
5.5
6.1(M6)
CJX1-110
120
143
100
132
150
232
130
160
150
15
37
37
130
40
93
80
146
45
6.3
6.6(M6)
CJX1-140
120
143
100
132
150
227
130
160
150
20
42
37
139
40
93
80
146
45
6.3
9(M8)
CJX1-170
135
158
110
147
180
-
160
190
185
-
-
-
154
-
115
-
-
48
7
9(M8)
CJX1-205
135
158
110
147
180
-
160
190
185
-
-
-
159
-
115
-
-
48
7
11(M10)
CJX1-250、400
145
168
120
157
200
-
180
210
198
-
-
-
168
-
188
-
-
58
9
11(M10)
CJX1-400
160
183
130
172
200
-
180
210
222
-
-
-
178
-
200
-
-
65
9
11(M10)

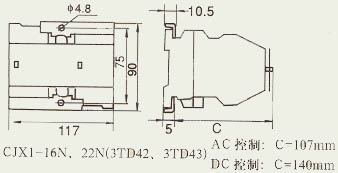

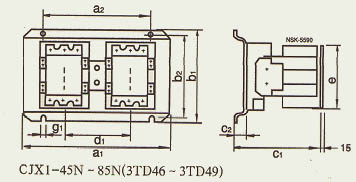

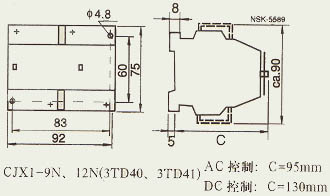

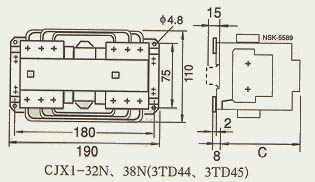

外形及安装尺寸





表1
size
型号
a1
a2
b1
b2
c1
c2
d1
e
g1
3
3TD46
240
180
165
145
141
18
117
150
7(M6)
3TD47
4
3TD48
260
200
175
155
158
18
127
160
7(M6)
3TD49

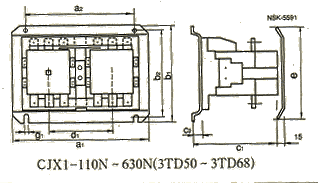

表2
size
型号
a1
a2
b1
b2
c1
c2
d1
e
g1
6
3TD50
300
240
210
185
168
18
147
260
9(M8)
8
3TD52
330
270
240
215
203
18
162
315
9(M8)
10
3TD54
350
290
265
240
219
21
172
375
11(M10)
12
3TD56
380
310
265
240
243
21
187
385
11(M10)
14
3TD68
520
400
310
280
255
25
257
470
13.5(M12)
